厚度仅0.7纳米的量子材料
首尔大学牵头的研究团队制备出一种原子级薄的 kagome 材料，并将其命名为 kagomene。研究团队报告称，与通过堆叠原子层制成的现有人工系统相比，该材料的平带电子密度高出220多倍。这种材料厚约0.7纳米，为科学家研究电子提供了新途径：其运动会受到周围原子排列的强烈抑制。
目录
研究结果于2026年10月15日发表于《自然·物理》（Nature Physics）。团队成员包括首尔大学物理与天文学系的 Min Goo Kang、韩国科学技术院的 Gil Young Cho，以及浦项科技大学的 Jae Hoon Park。
研究人员直接测量了这种材料不寻常的电子结构，并通过外加电压改变了其电学状态。他们的长远目标是开发量子器件，使其工作温度远高于当前相关实验所用的温度。
这一目标背后的关键数字是280开尔文，约合6.9摄氏度。这个温度高于冰点，但低于典型的室内温度。该数字源自对材料能量尺度的估算；要确定任意子和所提出的量子态能否在这样的温度下存在，仍需开展实验。
已发表研究证实了什么

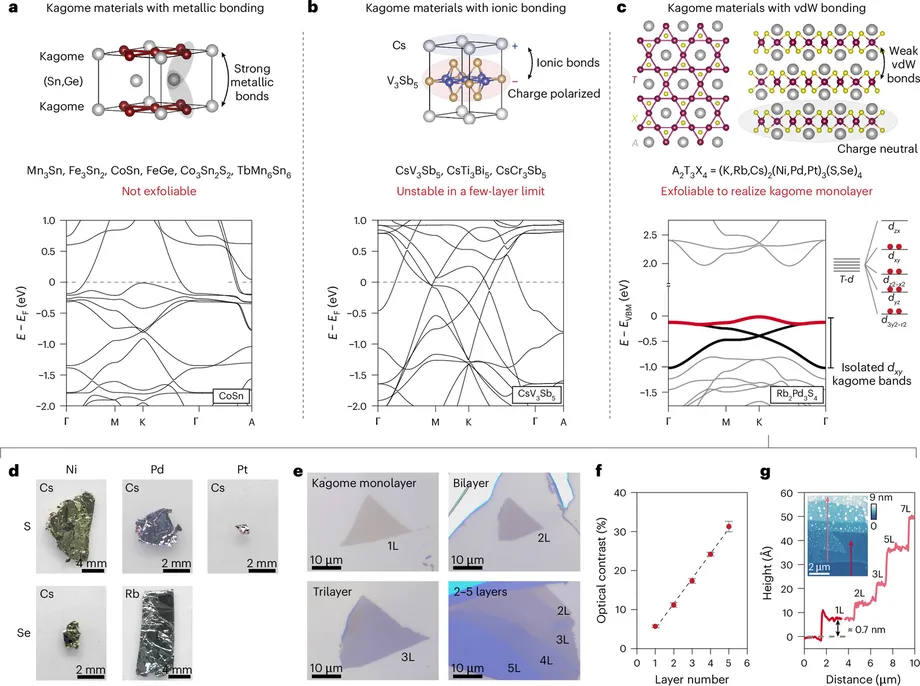

团队发表于《自然·物理》的论文题为《用于高温平带物理的单层范德华 kagome 晶格》（Monolayer van der Waals kagome lattice for high-temperature flat-band physics），介绍了一系列化合物，化学式为 A2T3X4。其中，A代表碱金属，T代表过渡金属，X代表硫属元素。
研究报告称，理想的二维 kagome 晶格可稳定存在于单层结构中。其平带位于费米能级略下方。费米能级是一种能量基准，可帮助物理学家描述哪些电子态已被占据。施加电压可使该平带移至费米能级，让研究人员得以研究平带部分填充的状态。
这些发现串联起三个实际步骤：制备这种薄材料、测量使其与众不同的电子结构，以及通过电学方式调节该结构。三者共同为研究更强的电子间相互作用提供了实验平台。
关键日期如下：
- 约从1980年起：理论研究开始探索 kagome 平带相关的特殊电子行为。
- 2026年10月15日：研究发表于《自然·物理》。
- 2026年10月21日：首尔大学公布团队研究成果。
三角形和六边形如何减缓电子运动
Kagomene 的名称源自 kagome 图案，这是一种由相连的三角形和六边形组成的重复网络。石墨烯是另一种厚度可仅有一个原子的材料，其碳原子呈蜂窝状排列。Kagomene 的几何结构不同，因此可能产生不同的电子行为。
晶体中的电子在一定程度上表现得像波。在 kagome 网络中，沿不同路径传播的波可能相互干涉，从而抑制运动。因此，这种几何结构有助于形成平带，即电子动量变化时能量几乎不变的一系列状态。
物理学家用有效质量来描述这种行为。有效质量衡量电子在材料内部的响应；周围原子和其他电子会影响其运动。在理想平带附近，有效质量会变得极大，在理想数学描述中达到无穷大。
电子自身的质量并未改变。不过，在这种特殊的原子环境中，它的响应就像极难移动的物体。这正是将 kagomene 描述为含有有效质量无穷大电子的含义。
团队如何制备出单层材料
早期 kagome 研究主要关注由许多原子层构成的块体材料。层间耦合和复杂的电子结构，使研究人员难以分离出理想二维 kagome 晶格预期呈现的行为。
团队研究了一系列范德华材料，其层间由相对较弱的作用力结合。这使研究人员能够从较厚的晶体中剥离出极薄的片层。制得的单层厚约0.7纳米，不到十亿分之一米。
为研究电子，研究人员使用了美国和英国的同步辐射设施，以及一种名为纳米聚焦角分辨光电子能谱（nano-ARPES）的技术。光照射样品会使电子逸出；测量这些电子的能量和方向，就能揭示材料的电子结构。
这种方法的光斑很小，适合检查微小薄片。测量结果显示，直到单层极限，kagome 平带仍然存在。这一成果将理论晶格设计转化为一种足够薄、可直接进行电学调控的材料。
电压为调控材料提供了途径
除原子排列本身之外，外加电压还为研究人员提供了第二种调控手段。通过静电栅控，他们可以调节电子状态，使平带移至费米能级。
平带部分填充尤其有用，因为电子在通常的运动自由度受限时，仍有重新排列的空间。在这种条件下，电子间相互作用对材料行为的影响可能更大。
团队观察到材料从绝缘态转变为金属态；在绝缘态下，电流难以通过。进一步改变电压后，材料又转入另一种绝缘态。研究人员认为，电子间相互作用可能有助于解释新观察到的绝缘行为，但其确切起因仍需进一步研究。
对于未来的器件，电学调控具有实际优势：科学家只需改变电压，就能在同一种材料中探索多种电子态。这样，他们便可以寻找有用的量子行为，而不必针对每种条件制备不同的化合物。
电子密度为何重要
Kagomene 的平带电子密度比作为对照的现有人工平带系统高出220多倍。这些系统利用莫尔图案，即将原子薄层以微小扭转角或晶格错配堆叠后形成的图案。
莫尔图案会形成更大的重复结构，从而改变电子运动。Kagomene 的平带则源自材料自身的原子晶格。其底层图案小得多，因此可以容纳更高密度的平带电子。
电子运动受到抑制时，电子间作用力相对于电子运动会变得更重要。研究人员认为，高密度有望形成特征能量尺度更大的集体量子态，使其更能抵抗热扰动。
这一比较有明确范围：它针对所研究系统平带中的电子。其实际意义在于，kagomene 将高密度电子环境、单层结构和电压调控结合起来，在一个实验平台上集成了多项有用特性。
如何理解280开尔文的预期
团队的理论分析研究了一种分数量子反常霍尔态。这是一种特殊的集体电子态，其特征是材料呈现分数电学响应。这类状态受到关注，是因为它们可能支持称为任意子的奇异激发。
计算得出的能隙约为14至29毫电子伏特，而作为对照的莫尔材料约为1至5毫电子伏特。能隙是从量子态中产生某些激发所需的能量。较大的能隙有助于量子态抵抗热扰动。
温度预期值来自将这些较小的能量数值与热能尺度联系起来。Kang 解释说，这一计算促成了温度可达约280开尔文的估算。要确定材料的工作温度，还需通过实验检验集体态在材料升温时的实际表现。
原研究将此前任意子实验的温度与2.5开尔文或更低的条件作比较，约合零下270.7摄氏度。若能达到280开尔文，温度将比这些条件大幅提高。目前的研究重点是将计算得出的潜在能隙与可测量的量子行为联系起来。
任意子可能为量子计算带来什么
任意子是一种准粒子，即在材料中表现得像粒子的集体扰动。它们可能出现在某些二维电子系统中，其行为不同于电子等常见粒子。
某些类型的任意子有望用于拓扑量子计算。在这种方法中，信息可以储存在与激发态如何排列和交换有关的集体性质中。其吸引力在于，某些局部扰动可能较难破坏所储存的信息。
Kang 指出，寻找合适材料是发展这一方法面临的主要障碍之一。Kagomene 为研究人员提供了一种新的候选材料，他们可以调节其中的电子数量，并研究形成相关集体态所需的条件。
要造出可运行的量子计算机，仅有一种有前景的载体材料远远不够。研究人员还需要产生合适的激发态、对其进行控制、读取其中的信息并管理错误。团队表示，下一步将基于 kagomene 制造量子器件，并探索在室温下实现关键量子现象和技术。
要点
- 团队制备出厚约0.7纳米的 kagomene，并直接测量了其平带电子结构。
- 这项研究于2026年10月15日发表于《自然·物理》。
- 与作为对照的现有莫尔系统相比，该材料的平带电子密度高出220多倍。
- 外加电压使材料在绝缘态和金属态之间转换，并将平带调至费米能级。
- 计算得出的候选量子态能隙为14至29毫电子伏特，高于对照材料的1至5毫电子伏特。
- 280开尔文约合6.9摄氏度。未来的实验目标之一，是验证所提出的量子态能否在更高温度下实现。
